Gas Seismic Valve S-Tech

Περιγραφή

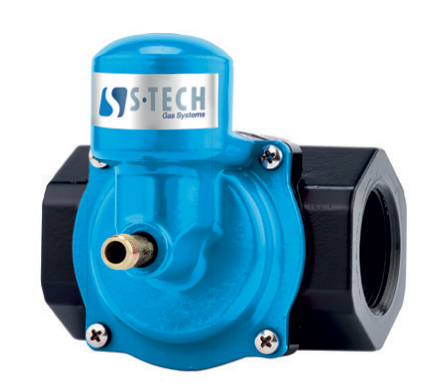

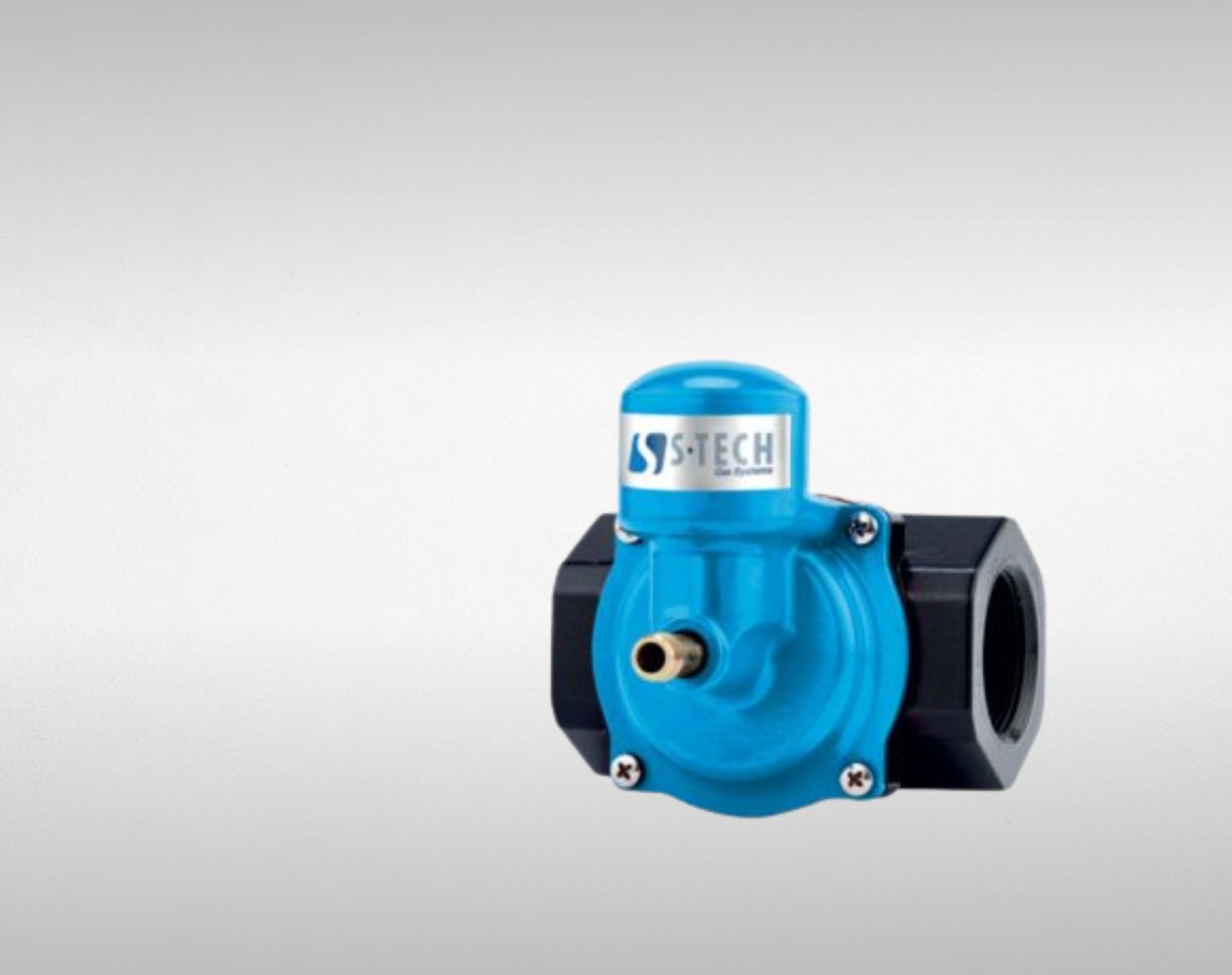

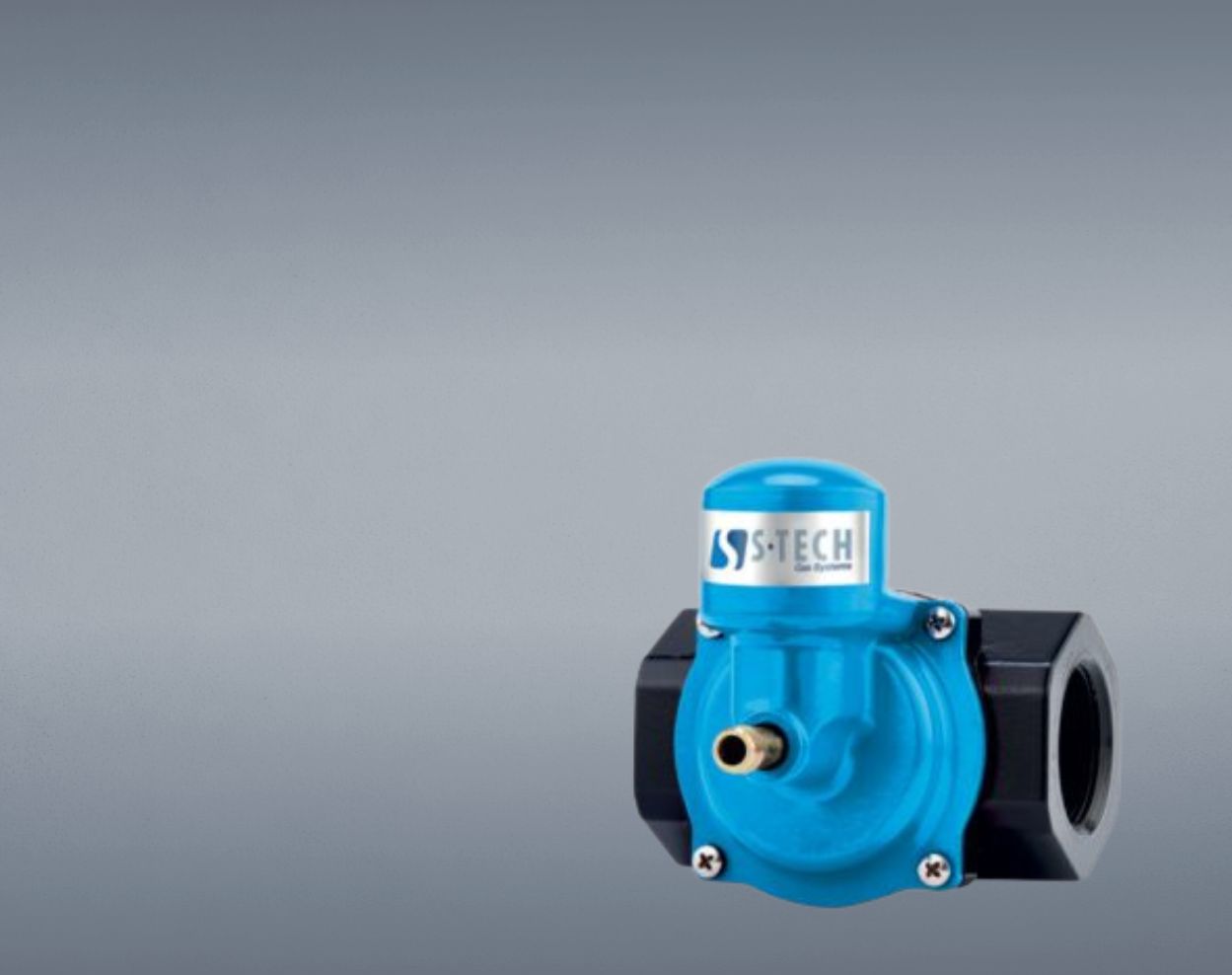

Gas Seismic Valve S-Tech Αυτόματη Βαλβίδα Σεισμικής Προστασίας για Δίκτυα Φυσικού Αερίου.

Σε περίπτωση σεισμού οι βαλβίδες Gas Seismic Valve S-Tech  διακόπτουν αυτόματα την παροχή του φυσικού αερίου στο δίκτυο.

Ειδικά σχεδιασμένες για να διακόπτουν αυτόματα με μηχανικό τρόπο τη ροή του αερίου σε περίπτωση σεισμού.  Δεν απαιτούν ηλεκτρικό ρεύμα για να λειτουργήσουν.

Σε περίπτωση σεισμού ο μηχανισμός τους ενεργοποιείται, ο οποίος διακόπτει αυτόματα την παροχή αερίου, αποτρέποντας τις διαρροές στα σημεία της εγκατάστασης που μπορεί να παρουσιάσουν αστοχία λόγω του σεισμού.

Η βαλβίδα παραμένει κλειστή και εμποδίζει την παροχή αερίου, έως ότου την επαναφέρετε στη θέση λειτουργίας της χειροκίνητα.

Τρόπος Λειτουργίας

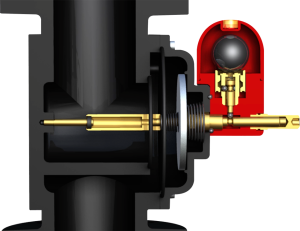

Η μηχανική αντισεισμική βαλβίδα της S-Tech μόλις εντοπίσει σεισμική δραστηριότητα (σεισμό) αυτόματα διακόπτει τη ροή αερίου σε δίκτυα φυσικού αερίου κι άλλων αερίων. Η επαναφορά τους γίνεται χειροκίνητα. Η βαλβίδα παραμένει κλειστή (θέση ΝΟ) και ξανατίθεται στη θέση λειτουργίας της (θέση NC) χειροκίνητα.  Η διακοπή της ροής αερίου συμβαίνει τη στιγμή της σεισμικής δραστηριότητας, με τέτοιο τρόπο ώστε να μην υπάρχει καμία διαρροή αερίου. Είτε συνεχίσει η σεισμική δραστηριότητα είτε όχι , η βαλβίδα παραμένει κλειστή έως ότου την επαναφέρετε στη θέση λειτουργίας τραβώντας με το χέρι τη σφαιρική λαβή . Η επαναφορά στη θέση λειτουργίας της βαλβίδας πρέπει να την κάνει εξουσιοδοτημένο συνεργείο εγκαταστάσεων αερίου.

Τεχνικές Προδιαγραφές

• Εύρος πίεσης εξόδου:  0 – 0,5 bar / 0 – 4 bar
• Αντοχή σε πίεση: 0,75 – 6 bar
• Για δίκτυα αερίων: φυσικό αέριο, LPG, άζωτο, αέρα, ανθρακαέριο, και άλλα μη διαβρωτικά αέρια
• Θερμοκρασία λειτουργίας:  από -23 έως +66 °C

Πιστοποιήσεις – Εγκρίσεις – Πρότυπα Σχεδιασμού

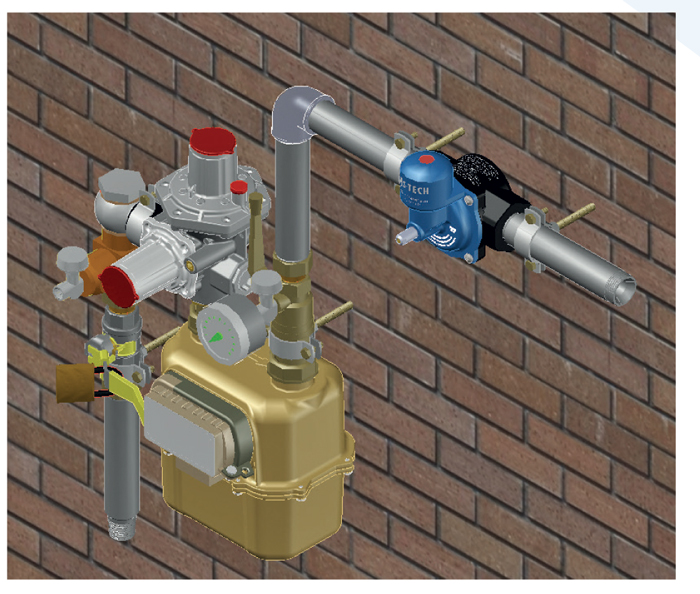

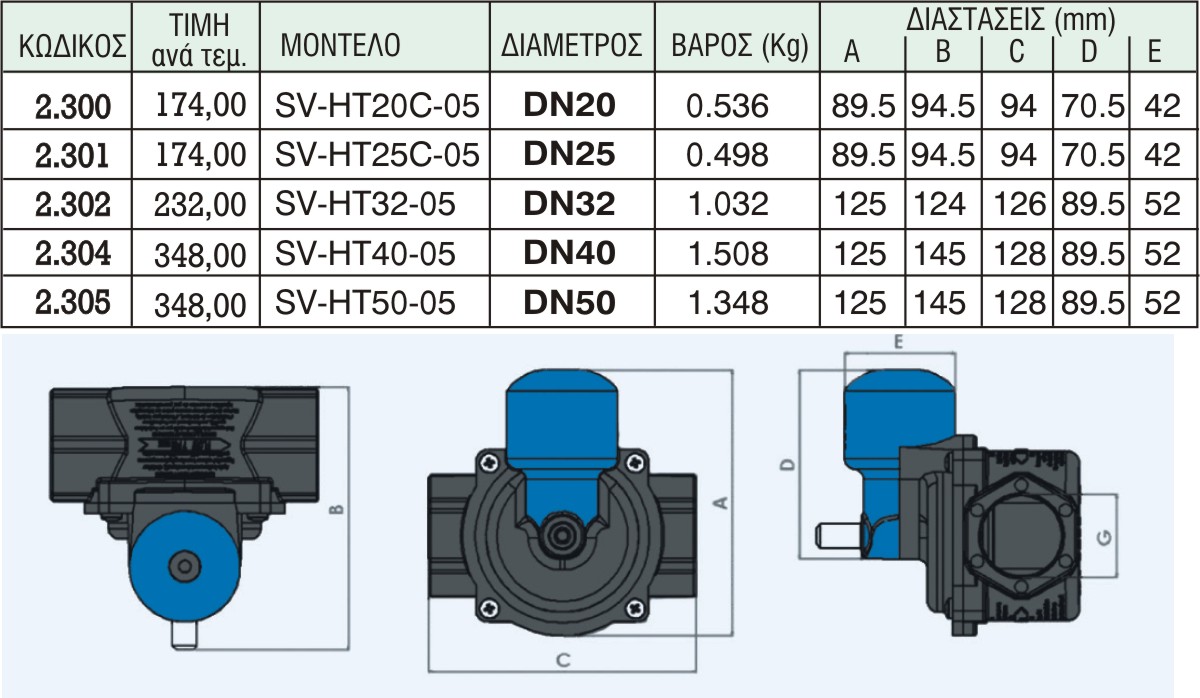

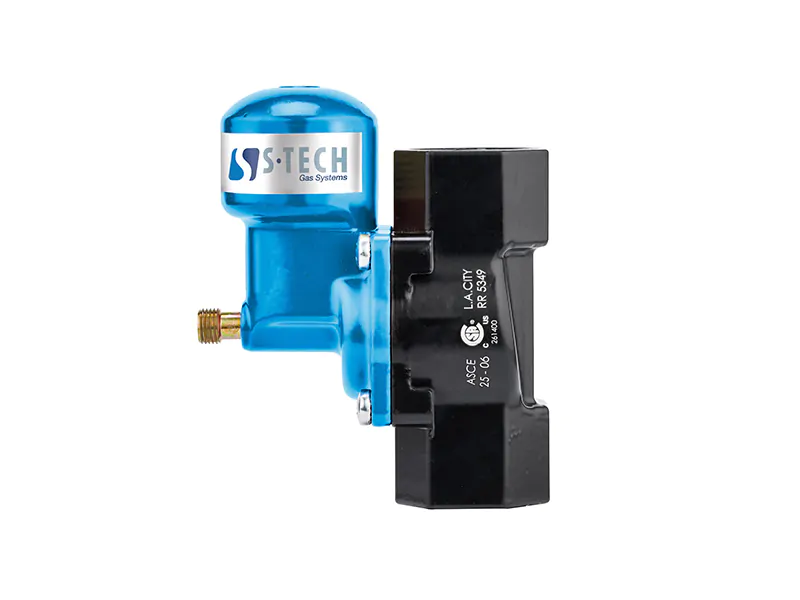

Είναι διαθέσιμο σε διαμέτρους από DN 20 – DN50, με σπείρωμα για οριζόντια σύνδεση :

• DN20 (κωδ. 2300)
• DN25 (κωδ. 2301)
• DN32 (κωδ. 2302)
• DN40 (κωδ. 2304)
• DN50 (κωδ. 2305)

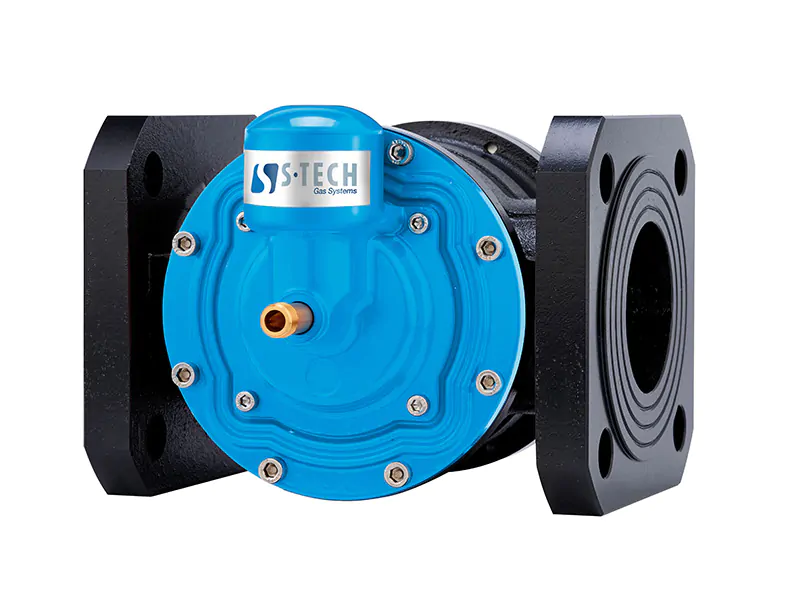

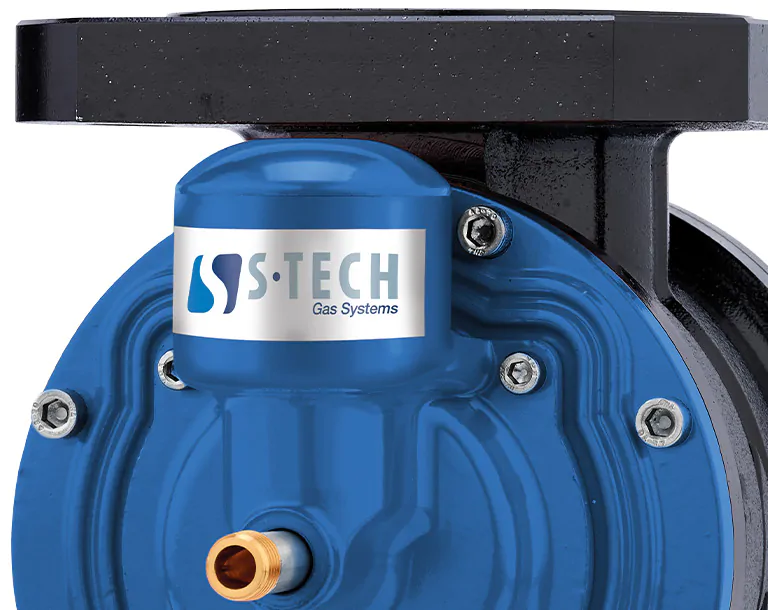

Κατόπιν παραγγελίας είναι διαθέσιμο και σε μεγαλύτερες διαμέτρους , με φλάντζα , και για κάθετη σύνδεση.

Τεχνικό Φυλλάδιο & Οδηγίες Εγκατάστασης: αρχείο

Πιστοποίηση: αρχείο
